型号：SCx3R

SCx3R系列船用卫星通讯天线具有高可靠性高、高性能的特点。广泛使用于公务船、工程船、商船、游艇、石油平台、渔业船舶等。

上门安装服务

1年质量保证

终身配件保证

换星简单

独立工作无需罗经信号

高效率天线馈源设计

内置倾角仪，快速锁定卫星

可存储20颗卫星信息

一键启动

内置GPS

内置Modbus控制协议

兼容OpenAMIP控制协议

在线下单在线客服

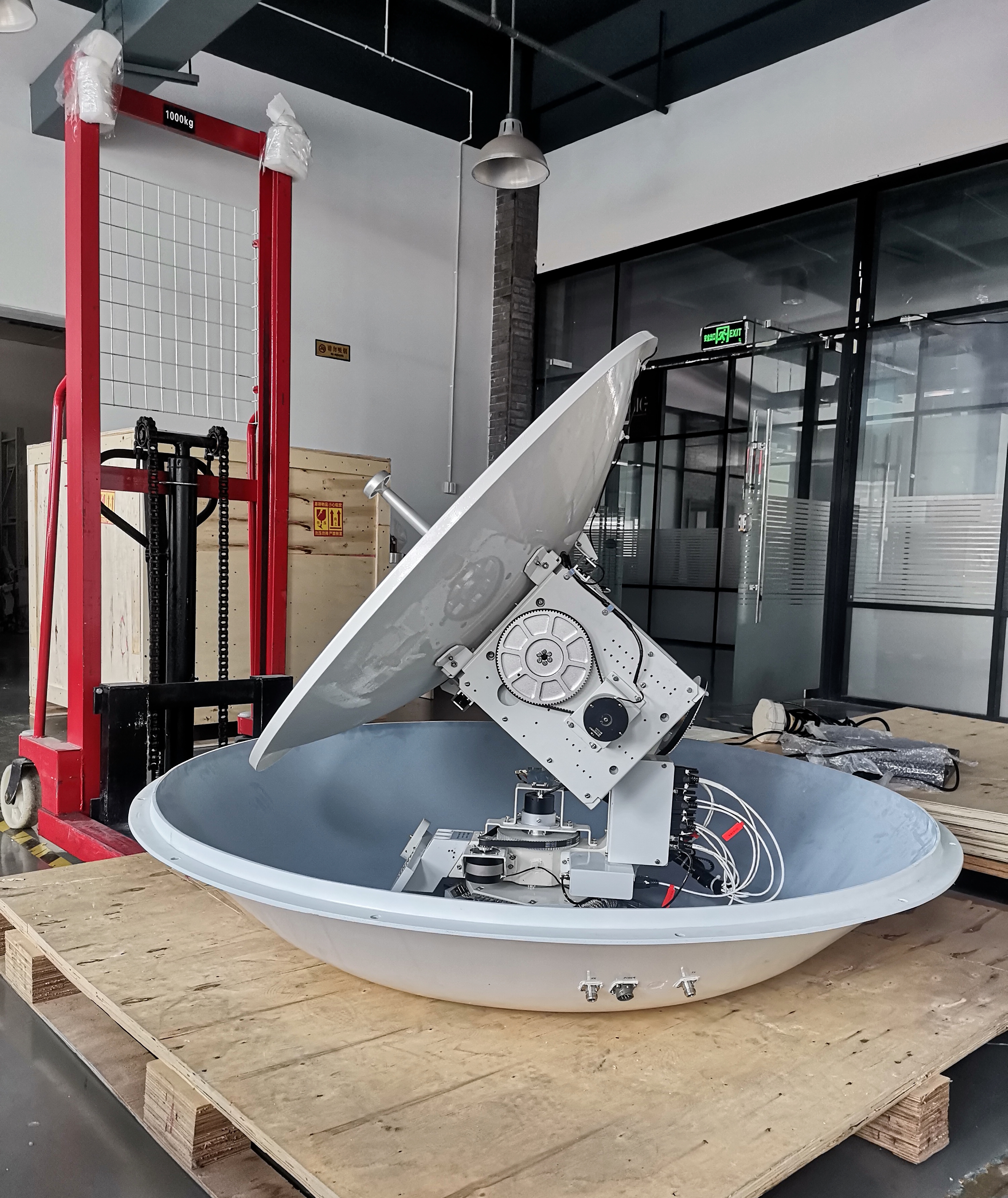

产品介绍技术参数产品实物图

SCx3R系列船用卫星通讯天线具有高可靠性高、高性能的特点。广泛使用于公务船、工程船、商船、游艇、石油平台、渔业船舶等。

高精度稳定：天线内置MEMS角速度计与加速度计，通过GPS获取地理位置信息由MCU计算方位角、俯仰角、极化角，可以使天线快速对准并跟踪卫星；使用自适应卡尔曼滤波器处理传感器数据，该方法获得了国家发明专利（专利号20111 04456876）；机械方面，采用高谐振频率的座架形式，保证了控制频率。

自动极化控制：根据GPS信息，控制器不断更新极化角度，完成对极化角度的最优控制。这个功能非常适合东西航线的船舶使用。

全球适用：为了适应不同的卫星通讯系统，天线控制器适配多种控制协议，从而可适应全球范围的卫星网络应用。

品质可靠：采用工业级元件，保证了元件的可靠性；软件方面，内置坐标变换模块、PID稳定模块等核心模块，其控制频率大于200Hz；生产工艺方面，采用长时间高低温老化试验。

系列	SCx3R
天线口径（ m）	0.6	0.8	1.0	1.2	1.5
外部尺寸（ m）	0.95×0.95×1.0	1.1×1.1×1.1	1.35×1.35×1.40	1.45×1.45×1.2	2.3×2.3×2.0
重量	73Kg	91Kg	97Kg	129Kg	200Kg
最大旋转速度	60°/s	45°/s	45°/s	30°/s	30°/s
增益	34.50dBi@12.50GHz 35.40dBi@14.25GHz	37.00 dBi@1 2.50 GHz 38.40dBi@14.25GHz	38.50dBi@12.50GHz 40.50dBi@14.25GHz	40.50dBi@12.50GHz 41.60dBi@14.25GHz	42.40dBi@12.50GHz 43.50dBi@14.25GHz
波段	Ku band
隔离度	收发隔离度： ≥ 85dB；极化隔离度：30dB
第一旁瓣	<-14dB
天线类型	环焦型
稳定方式	三轴稳定 +极化调整
俯仰范围	0~115°
横滚范围	±30°
极化范围	±90°（自动）
工作环境温度	-40~85℃
稳定精度	±0.2°
*功放功率	○3W ○6W ○8W ○16W ○25W ○40W
方位范围	360°无限旋转
*极化	○仅线极化 ○仅圆极化
*信号识别方式	○信标机 ○DVB载波
*LNB本振频率	○11.3GHz ○10.75GHz ○10.5GHz ○10.6/9.75GHz ○其他
*天线罩材质	○普通玻璃钢(损耗0.8dB) ○复合玻璃钢(损耗0.3dB) ○其他
